不锈钢换热器盘管标准

不锈钢换热器盘管应用在锅炉、热交换设备中等，由于不锈钢与其他材质相比，总体导热性更加高，使用成本更低而被广泛应用。不锈钢换热器盘管也有相对应的标准，用于规定其各个方面。下面，我们来简单地了解一下不锈钢换热器盘管标准。

1、范围

本标准适用于热交换器和中低压锅炉用奥氏体不锈钢焊接钢管。

2、外径和壁厚

①钢管的外径D不超过305mm，壁厚S不超过8.0mm，其外径和壁厚应符合GB/T 21835的规定。

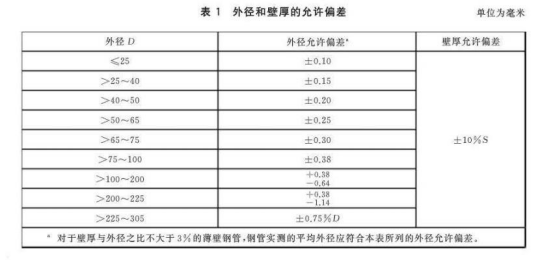

       ②钢管的外径和壁厚允许偏差应符合表1的规定。

3、长度

       钢管的通常长度为3000mm~18000mm。

4、制造方法

钢管应采用不添加填充金属的自动电熔焊接方法制造，钢管在焊接之后及最终热处理之前应对焊缝或整管进行冷变形加工。如采用激光焊接方法制造，钢管可不进行冷变形加工。经供需双方协商，并在合同中注明，可规定冷变形加工的方法以及最小变形量。

5、力学性能

      ①拉伸

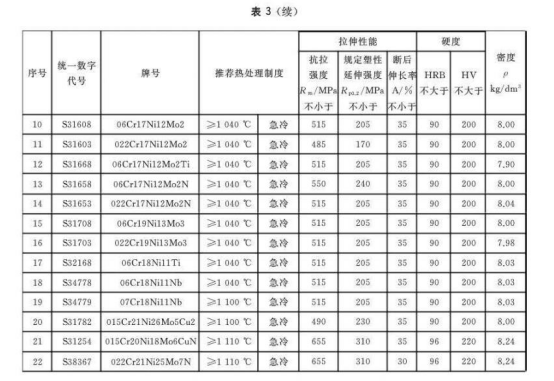

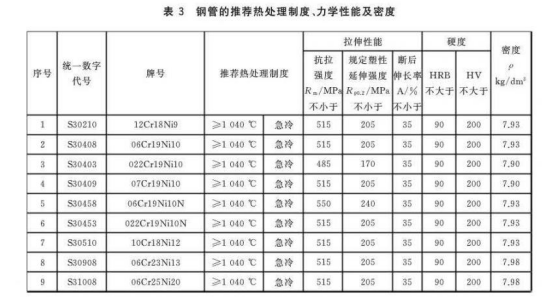

      经热处理后钢管的室温纵向拉伸性能应符合表3的规定。

      ②硬度

壁厚不小于1.7mm的钢管应进行母材洛氏硬度试验，硬度值应符合表3的规定。经供需双方协商，并在合 同中注明，可对钢管进行维氏硬度试验，其硬度值应符合表3的规定。

6、工艺性能

       ①压扁

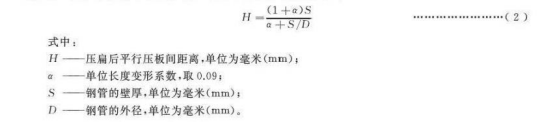

钢管应进行压扁试验。压扁试验时，焊缝应位于与施力方向成90°的位置，试样应压至两平板间距为H，H按式（2）计算。压扁试验后，试样不应出现裂缝或裂口。

②卷边

壁厚不大于2.0mm的钢管应进行卷边试验。卷边宽度应不小于外径的15%。卷边试验后，试样不应出现裂缝或裂口。

③扩口

壁厚大于2.0mm的钢管应进行扩口试验。扩口试验的顶心锥度为60°，外径的扩大值应不小于14%。扩口试验后，试样不应出现裂缝或裂口。

④表面质量

钢管的内外表面应光滑，不应有裂纹、折叠、扭曲、咬边、未焊透、焊缝内凹。上述缺陷应完全清除，清除处的实际壁厚应不小于壁厚允许的最小值，且清除处应圆滑过渡。钢管表面允许有局部划痕、压痕、麻点存在，但其深度应不超过壁厚下偏差的50%，超过者允许修磨，修磨处的实际壁厚应不小于壁厚允许的最小值。不影响壁厚允许最小值的其他局部缺欠允许存在。钢管的焊缝余高应采用标准中5.2.2.1规定的方法去除。

7、试验方法

     ①钢管的尺寸和外形应采用符合精度要求的量具逐根测量。

     ②钢管的内外表面质量应在充分照明条件下逐根目视检查。

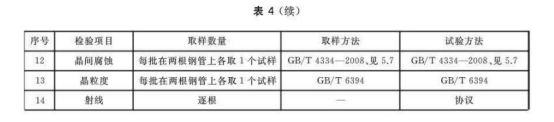

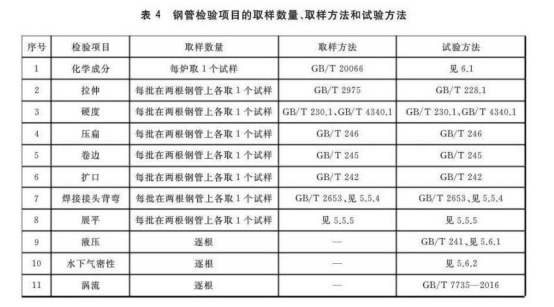

     ③钢管其他检验项目的取样方法和试验方法应符合表4的规定。

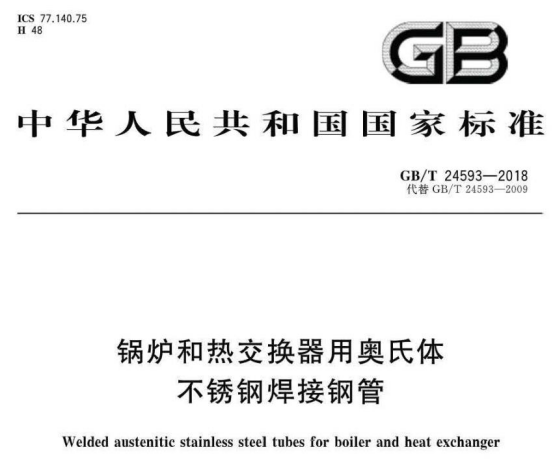

以上就是不锈钢换热器盘管标准的截取部分，更多详细要求可直接参考标准GB/T 24593-2018内容。如果想要了解更多罡正不锈钢盘管资讯，敬请持续关注我们的更新。
